MCCB – Thiết bị bảo vệ cốt lõi trong hệ thống điện công nghiệp hiện đại
Trong thời đại công nghiệp hóa – hiện đại hóa, nhu cầu đảm bảo an toàn điện năng và độ ổn định vận hành của hệ thống ngày càng trở nên cấp thiết. Một trong những thiết bị không thể thiếu trong tủ điện công nghiệp hiện nay chính là MCCB (Molded Case Circuit Breaker) – hay còn gọi là Aptomat khối. Đây là thiết bị đóng cắt có khả năng bảo vệ mạch điện khỏi sự cố quá tải, ngắn mạch hoặc sụt áp, được sử dụng rộng rãi trong các nhà máy, tòa nhà, trạm biến áp và hệ thống phân phối điện trung – hạ thế.
MCCB là máy cắt điện tự động dạng khối được chế tạo với vỏ cách điện bằng nhựa đúc (molded case). Thiết bị này có khả năng chịu được dòng điện định mức từ vài chục ampe đến hàng nghìn ampe, giúp bảo vệ mạch điện, dây dẫn và thiết bị tiêu thụ điện trong trường hợp xảy ra quá tải hoặc ngắn mạch.
Khác với MCB (Miniature Circuit Breaker) dùng trong dân dụng, MCCB được thiết kế cho ứng dụng công nghiệp với khả năng chịu dòng ngắn mạch lớn, độ bền cơ học và điện cao hơn nhiều lần.
MCCB hoạt động dựa trên hai cơ chế chính:
Bảo vệ quá tải (Thermal Trip):
Khi dòng điện vượt quá giá trị định mức trong một thời gian dài, rơ-le nhiệt sẽ làm cong thanh kim loại kép, kích hoạt cơ cấu ngắt mạch.
Bảo vệ ngắn mạch (Magnetic Trip):
Khi xảy ra ngắn mạch, dòng điện tăng đột ngột khiến cuộn dây từ sinh ra lực hút mạnh, kéo cần ngắt mạch tức thời, bảo vệ an toàn cho hệ thống.

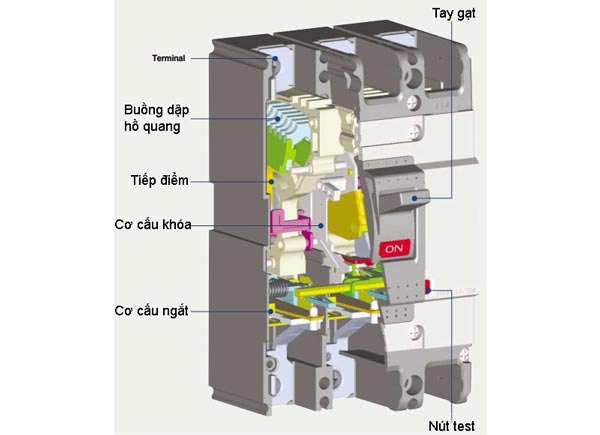

Một MCCB tiêu chuẩn gồm các bộ phận chính:
Vỏ cách điện (Molded Case): Bảo vệ các linh kiện bên trong khỏi bụi, ẩm và va chạm.
Tiếp điểm (Contacts): Dẫn điện và thực hiện đóng/ngắt mạch.
Buồng dập hồ quang (Arc Chamber): Dập tắt hồ quang điện khi ngắt dòng lớn.
Cơ cấu truyền động (Operating Mechanism): Giúp bật/tắt bằng tay hoặc tự động.
Bộ phận bảo vệ: Gồm cơ cấu nhiệt và từ.
MCCB được xem là “trái tim” của tủ điện công nghiệp, thường xuất hiện trong các vị trí:
Tủ điện phân phối tổng (MDB): Đóng vai trò ngắt nguồn chính.
Tủ động lực (Motor Control Panel): Bảo vệ các nhóm động cơ công suất lớn.
Tủ tụ bù công suất: Kiểm soát dòng điện vào tụ, tránh sự cố khi đóng cắt.
Hệ thống điện tòa nhà, khu công nghiệp, bệnh viện, trung tâm thương mại…
| Loại MCCB | Dòng định mức (A) | Ứng dụng |
|---|---|---|
| MCCB 2P | 10A – 250A | Mạch 1 pha, tủ điện nhỏ |
| MCCB 3P | 30A – 1600A | Mạch 3 pha công nghiệp |
| MCCB 4P | 100A – 1600A | Hệ thống 3 pha có dây trung tính |
| MCCB dạng chỉnh dòng | 100 – 800A | Điều chỉnh dòng bảo vệ linh hoạt |
Bảo vệ an toàn tuyệt đối cho thiết bị điện và con người.
Tăng tuổi thọ hệ thống điện, giảm thiểu rủi ro hư hỏng.
Cho phép đóng cắt thủ công hoặc tự động, dễ dàng bảo trì.
Có thể tích hợp thêm phụ kiện như tiếp điểm phụ, mô-đun bảo vệ rò rỉ, điều khiển từ xa…
Hiện nay, các thương hiệu MCCB được ưa chuộng gồm Schneider, LS, Mitsubishi, Siemens, ABB, Panasonic, Fuji… Trong đó, các sản phẩm Schneider Compact NSX và LS Metasol nổi bật với độ bền cao, dễ lắp đặt và bảo trì, phù hợp với điều kiện môi trường công nghiệp tại Việt Nam.
Trong tương lai, MCCB đang được nâng cấp theo hướng “thông minh hóa” – tích hợp cảm biến giám sát dòng điện, giao tiếp mạng (Modbus, Ethernet) và cảnh báo sự cố từ xa. Đây là bước tiến quan trọng giúp doanh nghiệp tiến gần hơn đến mô hình nhà máy thông minh (Smart Factory).
MCCB không chỉ là thiết bị bảo vệ đơn thuần mà còn là nền tảng an toàn cho mọi hệ thống điện hiện đại. Việc lựa chọn MCCB phù hợp, chất lượng cao, đúng tiêu chuẩn kỹ thuật sẽ giúp doanh nghiệp đảm bảo vận hành ổn định, giảm thiểu rủi ro và tiết kiệm chi phí bảo trì trong dài hạn.
